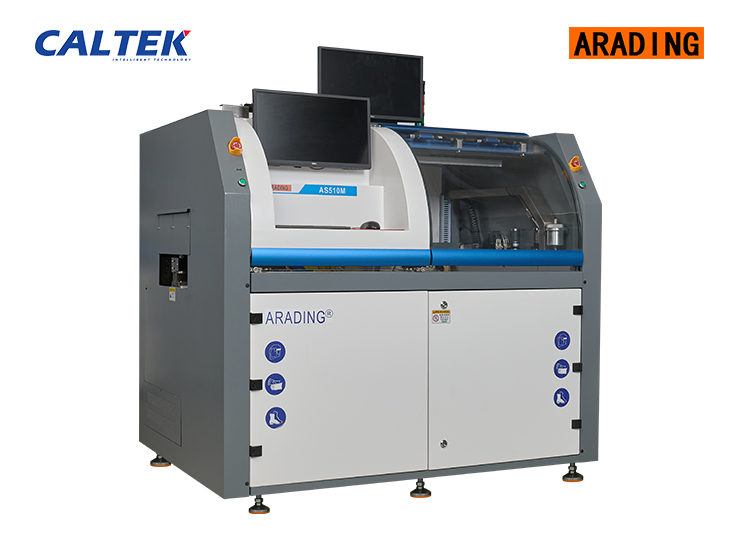

在线中型选择性波峰焊 AS510M

机器特点：

1、模块化设计，推拉门外观设计；配置灵活、单模单缸配置;

2、适合L350×400mm尺寸PCB生产,同样的功能，场地占用最小；

3、适用于多品种、小批量生产种，更易实现方案优化。

4、快速编程，以图片为底描绘焊接轨迹，简易高效。

5、智能视觉应用、自动扫图、点位识别补正、防呆设计。

6、助焊剂流量监控、波峰监控，焊接全程氮气保护，大大提高湿润性，保障焊点品质。

阿拉玎AS510M选择焊规格参数
基本配置和要求(Basic Configuration)		产品运输系统(Transportation System)
外形尺寸(Machin Size)	L*W*H= 1670*1510*1600 mm	导轨调宽方式(Resizable )	软件设定调整宽度(全段0.5mm喇叭口以内)
工作范围(Working Area)	L 350×W400mm（最大）	PCB传输方式(Transport)	全部3都段采用滚轮传输,最大承载15kg
电力要求(Electrical)	5线  AC380V	距地高度 Terrain clearance	920 ± 25mm
最大消耗电力(Max Power)	30A、10KW（基本配置）	上下净空 Up and Down Height	上：100 mm   下：55 mm
设备排风(Exhaust pipe)	配备2个直径150mm抽风口	预热系统(Heater Unit)
助焊剂模块(Flux Unit)		下预热系统(Down Heater)	短波远红外预热
喷涂范围(Spray Area)	喷涂范围为：  L 350×W 400 mm	上预热系统(Up Heater)	热风循环
喷涂精度(Spray Accuracy	±0.20mm,  点大小2至 8mm可调	焊接模块(Soldering Unit)
机器视觉单元(Vision Unit)		锡炉材质(Materials)	锡炉采用钛合金或不锈钢 可选(Ti or SUS)
视觉装置(Machin Vision)	自带CCD和光源装置	喷嘴保养(Nozzle Maintain)	定量自动(Auto)清洗,选配(Non-Standard)
视觉软件(Vision Software)	视觉辅助编程(Assist Software) 自动扫图模式(Scanning Model)	焊锡轴系统(Axle Precision)	X/Y/Z交流伺服电机控制精度±0.15mm
激光变形测高 (Laser Change Detection)	裸板变形测量,选配(Non-Standard)	波峰检测(Soldering Test)	最大波峰高5.5mm ,自动校正(Automatic)
