Offline Small Selective Wave Soldering AS330D

AS330D machine features:
1. Single cylinder configuration, manual loading and unloading, automatic complete soldering operation.
2. Dual platform working mode, dual platforms can simultaneously produce the same or different products, greatly improving efficiency。
3. CCD scanning programming, linear flux nozzle, independent preheating。
4. Electromagnetic pump controls wave peaks, simple maintenance, and low operating costs。

5. Fully sealed hood and double row smoke outlets enhance the soldering working environment in the workshop。

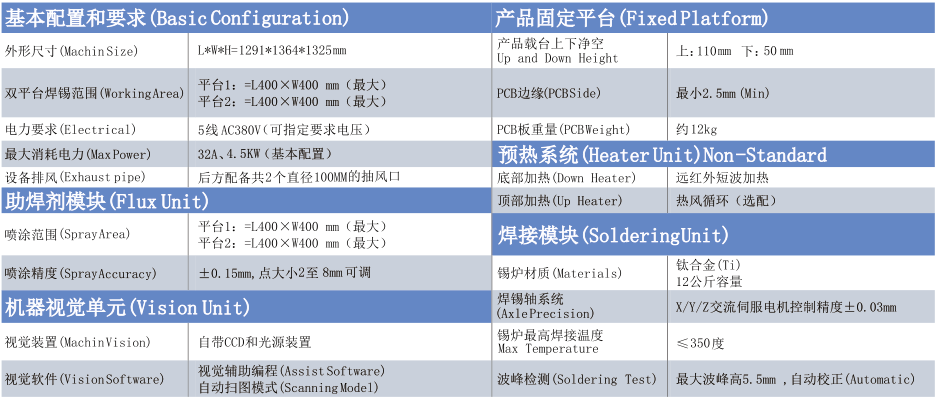

AS330D specification parameters:

基本配置和要求(BasicConfiguration)
外形尺寸(MachinSize)	L*W*H=1291*1364*1325mm
双平台焊锡范围(WorkingArea)	平台1:=L400XW400mm(最大)
	平台2:=L400XW400 mm(最大)
电力要求(Electrical)	5线AC380V(可指定要求电压)
最大消耗电力(MaxPower)	32A、4.5KW(基本配置)
设备排风(Exhaust pipe)	后方配备共2个直径100MM的抽风口
助焊剂模块(FluxUnit)
喷涂范围(SprayArea)	平台1:=L400XW400mm(最大)
	平台2:=L400XW400mm(最大)
喷涂精度(SprayAccuracy)	士0.15mm，点大小2至8mm可调
机器视觉单元(Vision Unit)
视觉装置(MachinVision)	自带CCD和光源装置
视觉软件(VisionSoftware)	视觉辅助编程(Assist Software)
	自动扫图模式(Scanning Model)
产品固定平台(FixedPlatform)
产品载台上下净空 Up and Down Height	上:110m1下:50mm
PCB边缘(PCBSide)	最小2.5mm(Min)
PCB板重量(PCBWeight)	约12kg
预热系统(HeaterUnit)Non-Standard
底部加热(Down Heater)	远红外短波加热
顶部加热(Up Heater)	热风循环(选配)
焊接模块(SolderingUnit)
锡炉材质(Materials)	钛合金(Ti)12公斤容量
焊锡轴系统(AxlePrecision)	X/Y/Z交流伺服电机控制精度士0.03mm
锡炉最高焊接温度MaxTemperature	≤350度
波峰检测(SolderingTest)	最大波峰高5.5mm，自动校正(Automatic)
